HP / AI

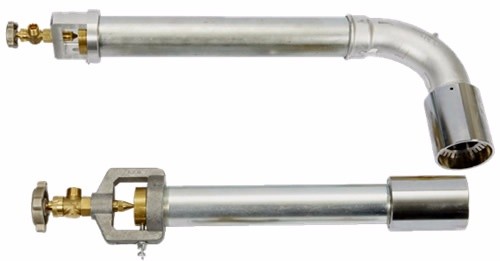

Brûleur torche Air / Gaz HP / AI (2)

Bon rapport taille/puissance
Brûleur torche Air / Gaz HP / AI (2) Image 1
  • Grande souplesse d’utilisation
  • Flamme toutes positions
  • Flamme oxydante ou réductrice suivant réglages
  • Propane et Gaz Naturel (300 mbar à 2,5 bars)*
  • Nez acier, inox ou acier réfractaire en fonction des températures d’utilisation


GAZ NATURELPROPANE
Ø injecteurPuissance (kWh/h)*Ø injecteurPuissance (kWh/h)*
HP/AI N°00050/1003.0040/1003
HP/AI N°0080/1008.0055/1006
HP/AI N°0130/10022.0080/10014
HP/AI N°1180/10042.00120/10031
HP/AI N°2220/10063.00160/10055
HP/AI N°3270/10094.00200/10086
HP/AI N°4320/100133.00240/100124
* Puissance à 1 bar (11kW/m3 pour le gaz nat 14kW/kg pour le propane)
Autres puissances : Puissance à 1 bar X v pression cherchée en bar
Exemple : Puissance d'un bruleur HP/GN N°1 à 300 mbar au gaz naturel : P300 mbar


bruleur torche air gaz droit
COTE (en mm)
ABD
HP/AI N°000191M 1/4' (Ø8-13)26
HP/AI N°00272M 1/4' (Ø8-13)30
HP/AI N°0327M 3/8' (Ø12-17)40
HP/AI N°1376M 3/8' (Ø12-17)50
HP/AI N°2400M 3/8' (Ø12-17)60
HP/AI N°3450M 1/2' (Ø15-21)65
HP/AI N°4494M 1/2' (Ø15-21)75

bruleur torche air gaz coude
COTE (en mm)
ABCD
HP/AI N°000184M 1/4' (Ø8-13)7826
HP/AI N°00266M 1/4' (Ø8-13)9530
HP/AI N°0329M 3/8' (Ø12-17)11440
HP/AI N°1375M 3/8' (Ø12-17)13550
HP/AI N°2425M 3/8' (Ø12-17)15860
HP/AI N°3475M 1/2' (Ø15-21)17165
HP/AI N°4541M 1/2' (Ø15-21)19775

bruleur torche air gaz legende
1 NEZ
2 COUDE
3 MELANGEUR
4 INJECTEUR
5 PRISE D’AIR
6 RACCORD D’ENTREE
7 ROBINET

Options
  • Sécurisation par élément thermoélectrique pour toutes puissances inférieures à 120 kW
  • Contrôle de flamme par électrode ou cellule
  • U.V. pour toutes puissances
  • Automatisme et régulation
  • Adaptation sur installation existante
  • Ouvreau en béton réfractaire

Flash code
Air Gaz (2) - Brûleur torche Air / Gaz HP / AI (2) - QR Code Friendly


-
Télécharger la fiche
Voir la fiche PDF
