UTILISATION

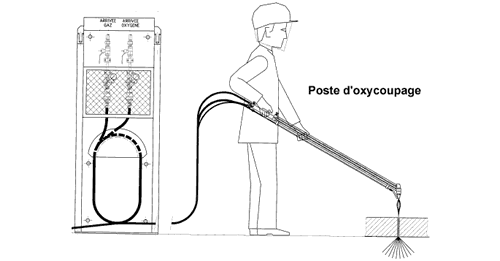

Cet ensemble de détente, conçu pour alimenter un chalumeau d‘oxycoupage manuel, permet, grâce à son support de protèger les flexibles et de suspendre le chalumeau pendant les périodes de non utilisation. Cet abri est équipé d‘un allumeur électrique actionné par l‘opérateur à l‘aide d‘une pédale, permettant à ce dernier d‘allumer en toute sécurité son chalumeau.
MATERIELS
- Armoire support Armoire en tôle ép 4 peinte avec support de flexibles et support chalumeau intégrés. Fixation possible au sol ou murale.
- Chalumeau de type N 20 Lg 1200 mm 120°
- Vannage et détente
- Vanne Oxygène inox DN 15
- Vanne Gaz acier DN 15
- Détendeur Oxygène C 300
- Détendeur Gaz C 300
- Anti retour Oxygène ARPF 85.10
- Anti retour Gaz ARPF 85.10
- Flexibles
- Un jeu de flexibles Ox et Gaz Lg 20m
- Oxygène DN 13
- Gaz DN 10
- Allumeur Composé de :
- Un coffret avec transfo HT,fusible et disjoncteur différentiel.
- Une veilleuse d‘allumage par électrode.
- Un interrupteur à pédale placé au pieds de l‘armoire support.
- Alimentation Oxygène 12 Bar
- Alimentation Gaz 6 Bar
- Canalisation arrivée Ox 1/2" mini fileté
- Canalisation arrivée Gaz 1/2" mini fileté
- Alimentation Electrique 230 V 50Hz
- Pour oxycoupage jusqu‘à 300mm d‘épaisseur
Options
Nous pouvons vous proposer les options suivantes : Un chalumeau avec longueur et tête sur mesure. Un ensemble de différentes buses. Un jeu de flexibles d‘alimentation sur mesure. L‘adaptation d‘un système poudre pour découpe d‘aciers spéciaux. Pour épaisseurs > à 300 mm modèle série 50
