UTILISATION

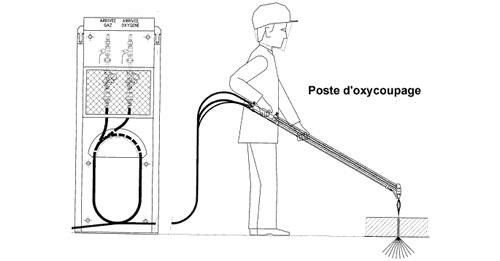

Cet ensemble de détente, conçu pour alimenter un chalumeau d‘oxycoupage manuel, permet, grâce à son support de protèger les flexibles et de suspendre le chalumeau pendant les périodes de non utilisation. Cet abri est équipé d‘un allumeur électrique actionné par l‘opérateur à l‘aide d‘une pédale, permettant à ce dernier d‘allumer en toute sécurité son chalumeau.

MATERIELS

• Armoire support Armoire en tôle ép 4 peinte avec support de flexibles et support chalumeau intégrés. Fixation possible au sol ou murale.
• Chalumeau de type N 20 Lg 1200 mm 120°
• Vannage et détente
  • Vanne Oxygène inox DN 15
  • Vanne Gaz acier DN 15
  • Détendeur Oxygène C 300
  • Détendeur Gaz C 300
  • Anti retour Oxygène ARPF 85.10
  • Anti retour Gaz ARPF 85.10
• Flexibles
  • Un jeu de flexibles Ox et Gaz Lg 20m
  • Oxygène DN 13
  • Gaz DN 10
• Allumeur Composé de :
  • Un coffret avec transfo HT,fusible et disjoncteur différentiel.
  • Une veilleuse d‘allumage par électrode.
  • Un interrupteur à pédale placé au pieds de l‘armoire support.

• Alimentation Oxygène 12 Bar
• Alimentation Gaz 6 Bar
• Canalisation arrivée Ox 1/2" mini fileté
• Canalisation arrivée Gaz 1/2" mini fileté
• Alimentation Electrique 230 V 50Hz
• Pour oxycoupage jusqu‘à 300mm d‘épaisseur
